Схема подключения генератора A-iPower к домашней сети

1. Зачем это нужно и кому пригодится

• Отключения света случаются у всех, кто живет в частном доме.
• У кого-то раз в год, у кого-то каждую неделю — генератор решает проблему.
• Но просто купить генератор мало. Главное — безопасно и правильно подключить его к домашней сети.

2. Два главных способа подключения

• Перекидной рубильник (ручной режим):

• Дешево, надежно, просто.

• Подходит для дач и домов, где отключения редкие.

• Человек сам переключает питание с сети на генератор.

• Трехпозиционный рубильник — самый безопасный вариант из ручных.

• Он блокирует обратную подачу тока в общую сеть, что критически важно для вашей безопасности и безопасности электриков.

• Автоматический ввод резерва (АВР):

• Дороже, сложнее, но гораздо удобнее.

• Генератор заводится сам, когда пропадает свет, и сам глохнет, когда свет возвращается.

• Нужен, если в доме постоянно работает техника (холодильник, котел, сигнализация, насосы) или вы часто уезжаете.

• Включает в себя блок управления, который следит за напряжением, запускает генератор и переключает питание.

3. Как подключать — пошагово для каждого варианта

Для ручного рубильника:

• Рубильник ставится после счетчика, на вводе в дом.
• Один вход — от городской сети, второй — от генератора, выход — на все потребители дома.
• Провода обязательно подписываем: «Сеть», «Генератор», «Дом».
• Важно: рубильник должен разрывать и фазу, и ноль одновременно. Если разрывать только фазу — риск обратной подачи тока.

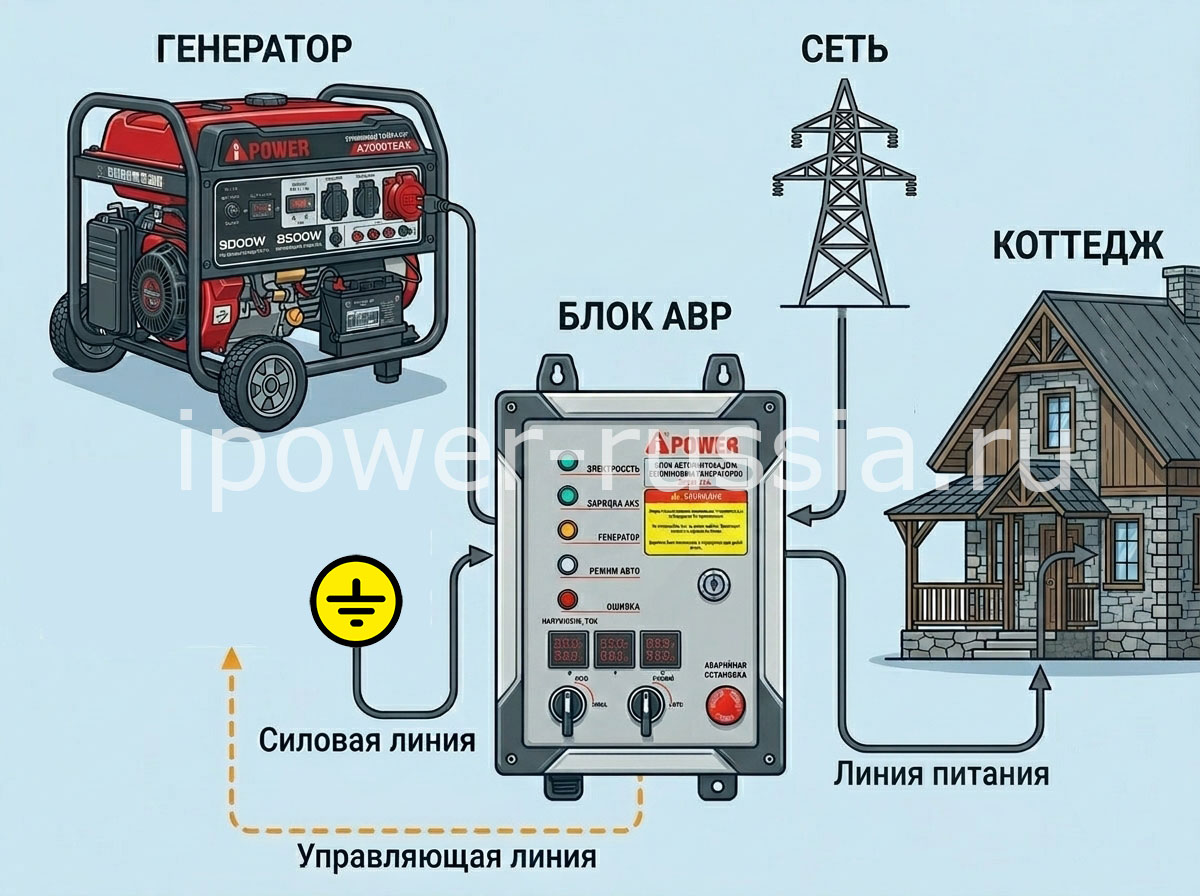

Для АВР:

• К блоку АВР подходят три линии: от сети, от генератора и на дом.
• Силовой кабель от генератора идет к клеммам блока АВР.
• Отдельный управляющий кабель — от разъема на генераторе к блоку АВР. По нему передается команда на пуск и остановку, а также подзаряжается аккумулятор генератора.
• Блок АВР должен быть совместим с генератором по мощности и типу разъема.
• После установки обязательно тестируем оба режима: от сети и от генератора.

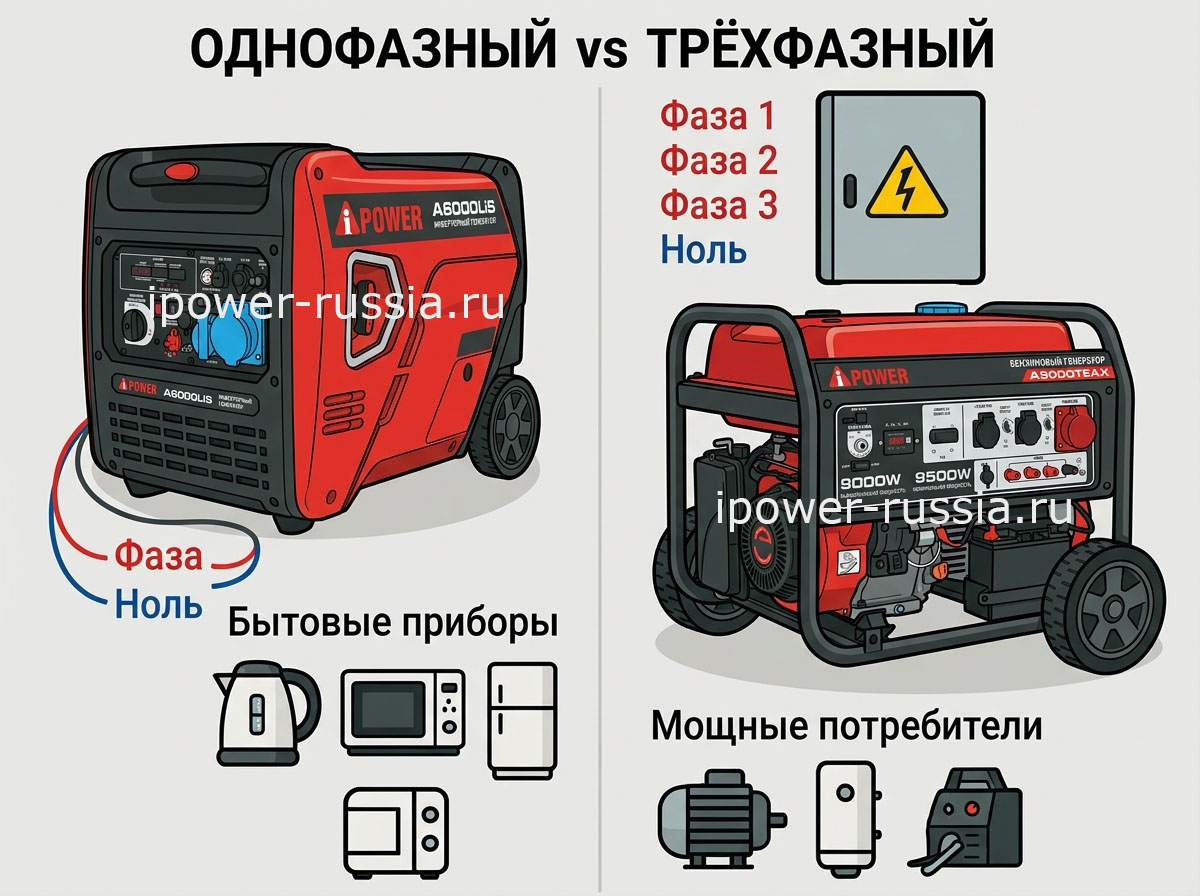

4. Особенности для однофазных и трехфазных генераторов

Однофазный:

• Самый распространенный вариант для домов до 5–17 кВт.
• Проще подключать, меньше проблем.
• Важно: при любом переключении нужно разрывать и фазу, и ноль.

Трехфазный:

• Нужен, если в доме мощное оборудование (станки, насосы, котлы).
• Важнейшее правило: нагрузка должна быть равномерной по фазам. Перекос фаз убивает генератор.
• Совет: если есть риск перекоса, проще взять однофазный генератор и подключить его к трехфазному блоку АВР через перемычку.

5. Заземление — это обязательно

• Генератор без заземления — источник опасности. Малейшая утечка может ударить током или спалить технику.
• Если у дома уже есть контур заземления — используем его.
• Если нет — делаем отдельный: металлический стержень или труба длиной от 1,5 метра, забитые в землю рядом с генератором.
• Сопротивление контура должно быть не больше 4 Ом.
• Провод от контура идет на клемму заземления генератора.
• Если контура нет вообще, можно использовать металлические трубы водопровода или канализации (но только если они соединены с землей).

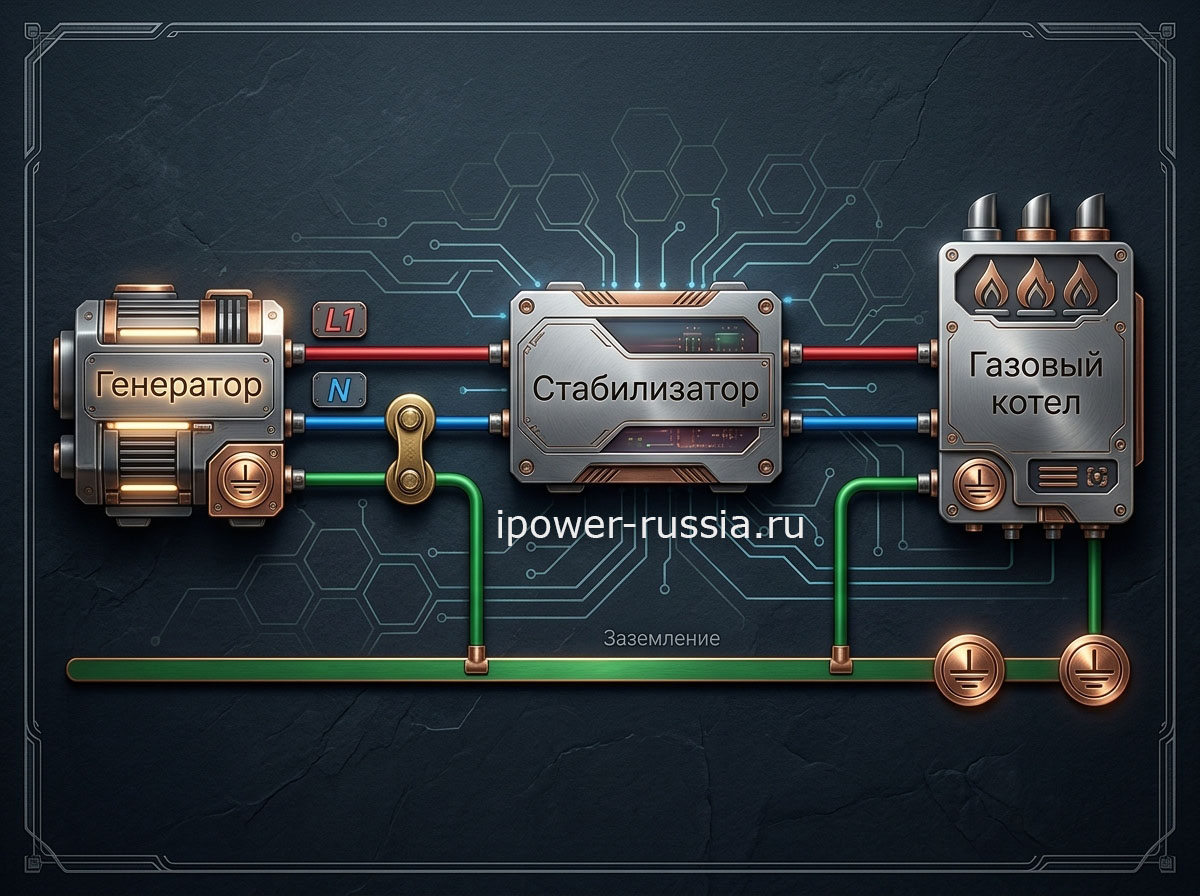

6. Как подключать к газовому котлу

• Газовые котлы часто капризничают при работе от генератора.
• Причина — «плавающий ноль» в генераторе. Котлу нужен четкий ноль, привязанный к земле.
• Решение: «зануление» — соединяем нулевую клемму на выходе генератора с заземлением.
• Делать это нужно аккуратно. Самодельные вилки с перемычками — плохая идея. Лучше купить заводской переходник или сделать через распределительную коробку.
• После настройки проверяем тестером, есть ли напряжение между фазой и землей. Если все нормально — котел запустится без проблем.

7. Чего нельзя делать ни в коем случае

• Не подключать генератор через обычную розетку в доме. Это самый опасный способ — вы подадите ток в сеть, и электрики, которые чинят линию, могут погибнуть.
• Не использовать времянки и скрутки.
• Не забывать про сечение проводов. Оно должно соответствовать нагрузке. Лучше доверить расчет специалисту.
• Не ставить автоматы меньшего номинала, чем нужно. Они будут выбивать при каждом включении.
• Не игнорировать заземление.

8. Итог: что выбрать под вашу ситуацию

• Если отключения редкие (раз в год-два) и вы дома — берите ручной рубильник. Дешево и сердито.
• Если свет пропадает регулярно, есть сложная техника или вы часто уезжаете — ставьте АВР. Дороже, но удобство и безопасность того стоят.
• В любом случае, схема подключения должна быть выполнена по правилам. Самодеятельность в электрике — не экономия, а риск.
